Uma escavação iniciada com informações incompletas pode atingir cabos, romper tubulações e transformar uma intervenção planejada em uma emergência operacional. Quando plantas antigas não refletem a realidade do subsolo, o levantamento em campo se torna indispensável para reduzir incertezas antes da obra.
Por que as plantas existentes podem não ser confiáveis?
Redes subterrâneas passam por ampliações, desvios, reparos e substituições ao longo dos anos. Nem sempre essas mudanças são incorporadas aos documentos técnicos. Também podem existir instalações antigas sem qualquer registro ou divergências entre o traçado projetado e aquilo que foi efetivamente executado.
Em indústrias, loteamentos e áreas urbanas consolidadas, a atualização de plantas industriais ajuda a transformar os dados obtidos em campo em uma base mais segura para futuras intervenções.
Até mesmo uma planta aparentemente completa deve ser tratada como referência inicial. Antes de perfurar, escavar ou instalar uma nova estrutura, é recomendável confirmar as informações no local.
Como localizar redes subterrâneas sem escavar?
A resposta está na combinação de tecnologias não destrutivas. Georadar, localizadores por radiofrequência e vídeo inspeção investigam aspectos diferentes da infraestrutura existente. A metodologia adequada depende do material procurado, da profundidade estimada, das condições do solo e dos acessos disponíveis.
Georadar
O georadar, também chamado de GPR, emite pulsos eletromagnéticos em direção ao subsolo. Quando essas ondas encontram materiais ou camadas com propriedades distintas, parte do sinal retorna ao equipamento. A interpretação dos registros ajuda a identificar tubulações, cabos, estruturas, vazios e outras interferências.
Uma vantagem importante é a possibilidade de detectar elementos metálicos e não metálicos. Entretanto, o equipamento não identifica automaticamente o tipo exato de cada alvo. A experiência da equipe, a análise dos radargramas e o conhecimento das características da área são fundamentais.
Localizadores por radiofrequência
O localizador por radiofrequência rastreia sinais associados a redes condutivas, cabos energizados, fios traçadores ou sondas transmissoras inseridas em tubulações acessíveis. Ele pode fornecer informações sobre o percurso e apoiar a estimativa de profundidade da rede.
Essa tecnologia apresenta bom desempenho em redes metálicas e em tubulações que possuam um elemento rastreável. Para entender suas possibilidades e limitações, é importante conhecer como funciona o localizador via radiofrequência.
Vídeo inspeção
A vídeo inspeção avalia o interior de tubulações que possuam um ponto de entrada adequado. Câmeras e equipamentos robotizados registram imagens do percurso, permitindo localizar ramificações, mudanças de direção, obstruções, trincas, deformações e outras anomalias visíveis.
Diferentemente do georadar, a tecnologia não investiga toda a área a partir da superfície. Sua função é complementar o levantamento com evidências internas da tubulação. Quando associada a uma sonda transmissora, também pode ajudar a relacionar a posição da câmera ao traçado identificado externamente.

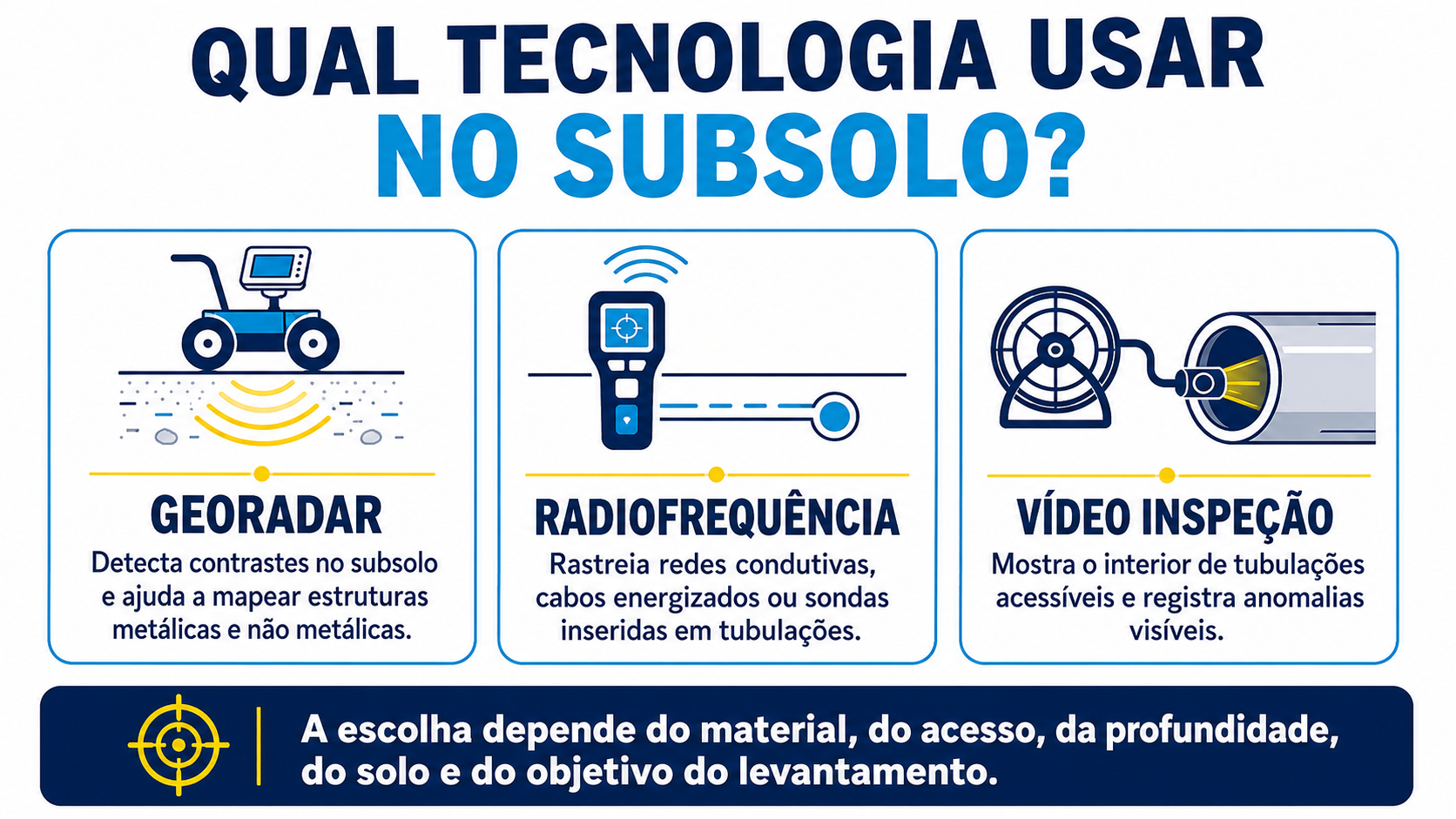

Qual tecnologia deve ser usada em cada situação?
| Necessidade do projeto | Tecnologia indicada | Informação obtida |
| Investigar uma área pela superfície | Georadar | Indícios de redes, estruturas e interferências |
| Rastrear uma rede condutiva | Radiofrequência | Percurso e estimativa de profundidade |
| Seguir uma tubulação acessível | Radiofrequência com sonda | Posição aproximada do equipamento |
| Avaliar o interior de uma rede | Vídeo inspeção | Imagens, ramificações e anomalias visíveis |
Nenhuma solução deve ser escolhida apenas pelo nome do equipamento. Em áreas complexas, combinar métodos aumenta a quantidade de evidências disponíveis e reduz o risco de interpretar um único sinal de maneira equivocada.
Como o levantamento é realizado?
Antes da coleta, a equipe analisa a documentação disponível, o histórico do local e o objetivo da intervenção. Em seguida, define os equipamentos e percorre a área conforme um plano de levantamento.
O processo pode incluir:
- Análise das plantas, croquis e registros existentes
- Inspeção de caixas, poços de visita e pontos acessíveis
- Varredura da superfície com georadar
- Rastreamento de sinais por radiofrequência
- Vídeo inspeção das tubulações acessíveis
- Marcação das interferências identificadas em campo
- Produção de mapas, plantas e relatórios técnicos
Um exemplo de aplicação real foi divulgado pela Prefeitura de Piracicaba. Antes de uma obra executada com perfuração horizontal direcional, o georadar foi utilizado para identificar redes de água, esgoto, gás, energia e internet, apoiando uma execução mais precisa e segura.
O mapeamento identifica todas as redes?
Nenhuma tecnologia isolada garante a identificação de todas as interferências em qualquer ambiente. Profundidade, umidade, composição do solo, material da tubulação, proximidade entre redes e obstáculos superficiais podem afetar os resultados.
Por isso, o levantamento deve ser entendido como uma investigação técnica baseada na integração de evidências. Quanto melhor for o planejamento e mais adequada for a combinação de métodos, maior será a confiabilidade das informações usadas para decidir onde intervir.
Como reduzir os riscos antes da próxima obra?
Localizar a infraestrutura existente antes da escavação ajuda a proteger trabalhadores, instalações e operações. Também evita intervenções exploratórias, paralisações inesperadas e reparos provocados por danos acidentais.
A Azimute Tech combina georadar, vídeo inspeção e localizadores por radiofrequência conforme as condições de cada projeto. Solicite uma avaliação técnica da área e descubra quais tecnologias podem fornecer a base necessária para planejar sua próxima intervenção subterrânea.
