A escavação para uma nova rede encontra um duto que não consta na planta. A frente de serviço para, o traçado precisa mudar e a infraestrutura existente passa a correr risco. Identificar interferências subterrâneas em obras exige confrontar cadastros com evidências de campo antes da abertura do solo, sobretudo em vias e instalações modificadas ao longo dos anos.
O que costuma estar oculto no trajeto?

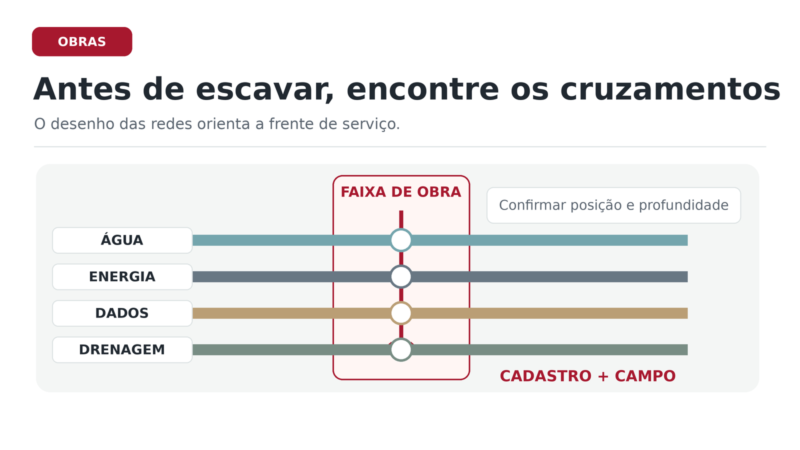

Redes de água, esgoto, drenagem, gás, energia e telecomunicações podem compartilhar corredores estreitos. Há também fundações, caixas, galerias desativadas e ramais que não aparecem em desenhos antigos. A profundidade registrada pode variar por recapeamentos, reformas ou desvios executados sem atualização cadastral.
O problema não é apenas acertar ou errar uma linha no mapa. Um cruzamento desconhecido pode afetar a sequência executiva, os afastamentos previstos, a segurança dos trabalhadores e a continuidade de serviços à população.
Como investigar antes da escavação?
Cruze documentos e elementos visíveis
Reúna projetos, cadastros das operadoras, as built disponível e registros de manutenção. Depois, confira tampas, válvulas, postes, caixas e poços em campo. Essa comparação indica trajetos prováveis, mas não confirma sozinha a posição e a profundidade de cada estrutura.
- Delimite a faixa de intervenção e os cruzamentos previstos.
- Marque acessos e equipamentos visíveis na superfície.
- Registre divergências entre plantas e campo.
- Priorize verificação complementar em pontos críticos.
Localize e valide as suspeitas
Métodos de prospecção podem indicar posição e continuidade de alvos enterrados. Localizadores eletromagnéticos ajudam em redes rastreáveis; o georadar fornece registros interpretáveis de diferentes estruturas, com desempenho condicionado pelo solo, profundidade e material. A detecção de utilidades subterrâneas permite planejar escavações e cruzamentos com um quadro mais fiel do subsolo.
Onde existir tubulação acessível, a inspeção interna pode confirmar ramais e condições estruturais. Ainda assim, uma anomalia geofísica não deve ser tratada como identificação inequívoca de material ou titular da rede. Pontos de alta consequência podem exigir verificação física controlada, seguindo os procedimentos de segurança aplicáveis.
Que decisão cada evidência apoia?
| Evidência | Decisão de obra |
| Cadastro e campo concordam | Planejar proteção e cruzamento |
| Traçado ou profundidade diverge | Revisar projeto e confirmar em campo |
| Rede sem identificação segura | Suspender intervenção no ponto crítico |
| Estrutura danificada | Acionar responsável e redefinir execução |
A Prefeitura de Vinhedo relatou o mapeamento do subsolo antes de substituir redes de água no bairro Capela, com georadar e inspeção de caixas para reconhecer interferências como cabos de energia, gás e telecomunicações. O caso ilustra por que a investigação antecede a máquina.
Como usar o resultado durante a execução?
Um mapa de interferências deve circular entre projeto, fiscalização e equipe de campo, com indicação de incertezas e pontos de confirmação. Atualizá-lo quando a obra revelar novos elementos evita que a descoberta fique restrita àquela frente. O mapeamento de interferências subterrâneas ganha valor quando orienta desvios, proteção de ativos e documentação final, não apenas quando marca linhas no pavimento.
Na prática, o relatório deve permitir responder a perguntas de execução: onde há um cruzamento, qual a faixa de incerteza, qual infraestrutura é potencialmente crítica e em que ponto é indispensável confirmar a posição por outro meio? Uma marcação sem escala, referência ou método de obtenção não oferece o mesmo suporte para uma decisão de campo.
Se a escavação expuser uma rede não prevista, o achado deve ser protegido e registrado antes de prosseguir. A identificação do responsável e a revisão do método construtivo podem ser necessárias. O levantamento reduz incertezas, mas não elimina a obrigação de trabalhar com cautela em torno de instalações existentes, especialmente energia e gás.
Toda intervenção em infraestrutura existente deve ser amparada por ART (Anotação de Responsabilidade Técnica) registrada no CREA, garantindo rastreabilidade técnica e legal do mapeamento de interferências realizado.
Em empreendimentos industriais, o impacto pode atingir uma operação em funcionamento; em via pública, pode afetar abastecimento, mobilidade e moradores. Por isso, o escopo de investigação deve ser proporcional à consequência de atingir cada ativo. Não basta mapear somente a linha central da nova vala: acessos, áreas de manobra, fundações temporárias e pontos de apoio também podem interferir no subsolo.
A entrega final deve guardar a evidência das redes encontradas e das mudanças realizadas, com localização compreensível para a próxima equipe. Esse histórico é parte do valor do trabalho, pois evita recomeçar a investigação do zero na manutenção futura.
